PR-S300SEのシリアルコンソール

PR-S300SEのシリアルコンソールを覗いてみた。

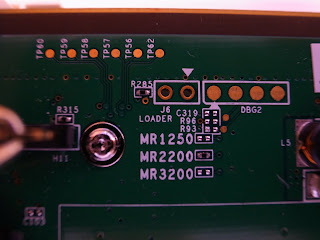

DBG2というパターンがいかにもそれっぽい。定番からいくと
1: +3.3V
2: RX
3: TX
4: GND
で、+3.3VとGNDは確認できた。TXはテスターで確認できる。データが出ていれば普段は3.3V、出力がある時は不規則に電圧が下がるはずだ。ところが、実際にあたってみると0V付近で微妙にふらついている。どうも接続から浮いているようだ。

パターンを睨むと、R93のパターン(チップは載っていない)を介してどこかに繋がっているように見える。R93の左側をあたってみると、上記の特徴に一致する信号が出ていた。そこで115,200の8N1でつないでみると起動メッセージが確認できた。VxWorksらしいがかなり手ごわそうだ。

「LOADER」と印字のあるJ6をショートすると何かがおこりそうな気もする。
また、左上の6つのテストポイントはいかにもJTAG絡みだったり、いろいろ遊べそうだ。

R93,R96は単にショートすればDBG2が活きるはず。チップ部品(おそらく1005)の0Ωか、適当な電線をはんだ付けすればよさそうだが、パターンが非常に細かいので難易度高し。

Attaching interface lo0... done


]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
     ]]]]]]]]]]]  ]]]]     ]]]]]]]]]]       ]]              ]]]]         (R)
]     ]]]]]]]]]  ]]]]]]     ]]]]]]]]       ]]               ]]]]
]]     ]]]]]]]  ]]]]]]]]     ]]]]]] ]     ]]                ]]]]
]]]     ]]]]] ]    ]]]  ]     ]]]] ]]]   ]]]]]]]]]  ]]]] ]] ]]]]  ]]   ]]]]]
]]]]     ]]]  ]]    ]  ]]]     ]] ]]]]] ]]]]]]   ]] ]]]]]]] ]]]] ]]   ]]]]
]]]]]     ]  ]]]]     ]]]]]      ]]]]]]]] ]]]]   ]] ]]]]    ]]]]]]]    ]]]]
]]]]]]      ]]]]]     ]]]]]]    ]  ]]]]]  ]]]]   ]] ]]]]    ]]]]]]]]    ]]]]
]]]]]]]    ]]]]]  ]    ]]]]]]  ]    ]]]   ]]]]   ]] ]]]]    ]]]] ]]]]    ]]]]
]]]]]]]]  ]]]]]  ]]]    ]]]]]]]      ]     ]]]]]]]  ]]]]    ]]]]  ]]]] ]]]]]
]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]
]]]]]]]]]]]]]]]]]]]]]]]]]]]]]       Development System
]]]]]]]]]]]]]]]]]]]]]]]]]]]]
]]]]]]]]]]]]]]]]]]]]]]]]]]]       VxWorks version 5.5.1
]]]]]]]]]]]]]]]]]]]]]]]]]]       KERNEL: WIND version 2.6
]]]]]]]]]]]]]]]]]]]]]]]]]       Copyright Wind River Systems, Inc., 1984-2003

                              CPU: Cavium Octeon.  Processor #0/400MHz.
                             Memory Size: 0x7e00000.  BSP version 2.0/1.

-> Copy OK: 11214 bytes copied
InterfacesInit_RGMII: interface 0 configured
PortsInit_RGMII: port 0, mac 0:b:a2:db:50:ae
PortsInit_RGMII: port 0 configured
PortsInit_RGMII: port 1, mac 0:b:a2:db:50:af
PortsInit_RGMII: port 1 configured
DataCacheInit: flow_cache created
commandChannelInit: called
PortsEnable_RGMII: port 1 enabled
PortsEnable_RGMII: port 0 enabled
IP Filter: v3.4.32 initialized.  Default = pass all, Logging = disabled
vxworks_muxAttach(438) endFindByName ERROR [vp0][vp]
vxworks_muxAttach(438) endFindByName ERROR [vp1][vp]
moving file dms.tmp -> dms.xml
ipsec: Initializing crypto library...
ipsec: Connecting to engine...
ipsec: Network interfaces:
0: lo0:
     127.0.0.1/255.0.0.0 [127.0.0.1]
     ::1/128
     fe80::1%1/64
     127.0.0.100/255.0.0.0 [127.0.0.100]
1: lan0:
     fe80::20b:a2ff:fedb:50af%2/64
     192.168.1.1/255.255.255.0 [192.168.1.255]
2: wan1:
     fe80::20b:a2ff:fedb:50ae%3/64
16: ssgw0:
     127.0.0.10/255.0.0.0 [127.0.0.10]
ipsec: Loading policy rules...
ipsec: Policy rules loaded
wait irda server...
irda server start...

PR-S300SEはSoCとしてCavium Octeon CN5020を採用している。MIPS64ベースのデュアルコア構成らしい。実際に開けて確かめた偉大な先達の記事参照。
